ステータ試験装置

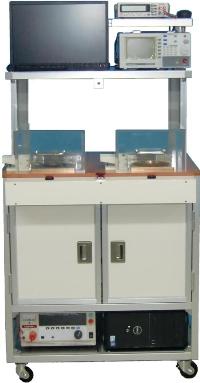

本装置は、インダクションモーターのステータ試験装置です。
PC制御により、下記の項目を自動で試験することができます。
線間抵抗試験 耐圧試験 インパルス試験 モーター回転方向試験試験結果や波形等はPCに自動的に保存されるので試験結果の確認が行えます。
各試験項目は、検査ソフトにより試験場検討を変更可能である為、様々なモーターに
対応することが可能です。
本仕様、画像は制作の一例です。
製作の際には、お客様の仕様に沿った装置を製作いたします。
基本仕様
| 項目 | 基本仕様 | ||
| 表示装置 | 19.3インチ液晶モニタ(1440×900) | ||
| 制御部 | 制御用PC | ||
| 測定部 | |||
| 抵抗測定 | 測定範囲 | 0.03Ω〜30kΩ | |
| 判定方法 | 上下限値判定、基準値との偏差値設定 | ||
| インパルス | 印加電圧 | 500V〜5000V | |
| 判定方法 | 面積比較、面積差比較、コロナ量比較、コロナ番号比較 | ||
| 耐圧 | 印加電圧 | 1000V〜3000V | |
| 判定方法 | CutOff電流上限値判定 | ||
| 使用温湿度範囲 | 0℃〜40℃ 80％rh以下（結露なきこと） | ||
| 電源電圧 | AV200V（三相交流） | ||
| 電源周波数 | 50〜60Hz | ||
詳細な仕様は、ページ下部にあるカタログをご覧ください
* 仕様は改良の為予告無く変更になる場合があります
* 仕様は改良の為予告無く変更になる場合があります
