USBアイソレータ RoHS


新たに加わった、UI-65は外部電源が不要

お客様のご要望に応えて、新商品UI-65は外部電源が不要!さらに出力電流も大幅にアップしました!




 USBアイソレータの機能


 高電圧を扱う機器や、基準電位が異なる機器間のインターフェースは絶縁する必要があります。
 USBアイソレータは、リーク電流による感電を防止し、人・データ・装置を守ります



 人を守る


 USBアイソレータは、電気的に危険な状態から人を守ります。



 データや装置を守る


 作成中・作業中のデータはもちろん、PC本体や接続機器も守ります。



 スピード設定


 USB2.0のロー・スピード・モード(1.5Mbps)とフル・スピード・モード(12Mbps)の電気仕様に適合しています。
 設定の変更もジャンパーピンにて切替するため簡単です。



 デザイン


 シンプルなデザインと場所を取らないコンパクトサイズ(35×50×20mm)で、作業の邪魔になりません。

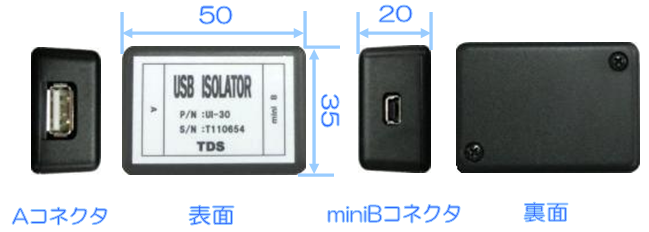

寸法

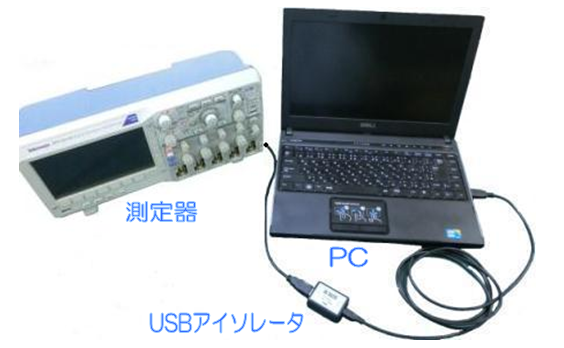

   接続例


接続
 Aコネクタ側を測定器に、miniBコネクタ側をPCに接続しています。
 変換ケーブルを使用すればAコネクタの差込口のない機器にも接続が可能です。

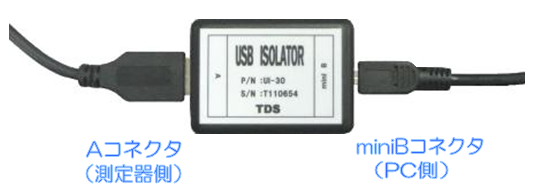

参考



   仕様



UI-30 UI-60 UI-65
動作環境 USB規格ver1.1/2.0
通信速度 ロー・スピード・モード(1.5Mbps)、フル・スピード・モード(12Mbps)
※ ジャンパーピンにて切替
対応PC PC/AT互換機
※USBインターフェース搭載の対応OSインストルモデル
インターフェース PC側 : USBシリーズAプラグ <-> miniBプラグ : 機器側
電源仕様 USBインターフェースからの供給(BUSパワー)
試験電圧(1分間) 2.0kV 4.0kV
最大入力電流(Typ.) 300mA 500mA
最大出力電流(Typ.) 100mA 400mA
材質 ケース:ABS(UL94HB)         基板:FR-4
付属品 USBケーブル 1.8m  Aタイプ(オス) <-> miniBタイプ(オス)
質量(本体のみ) 22.3±0.5g 26.6±0.5g
外形寸法(mm) 35(W)×50(D)×20(H)
使用温度 0〜50℃  70%RH以下 (結露無きこと)


          * 機器間に入れるものである為、単独では動作しません
          * 水中、高熱、極低温の場所などでは使用できません
          * 仕様は改良の為、予告無く変更になる場合があります
          * 常時、フローティングで使用する際は弊社、技術担当者までお問合せ下さい
