販売終了製品





USBアイソレータ


  カタログ(PDF)    取扱説明書(PDF)    お問合せフォーム

                      お問合せはメールまたは問合せフォーム、お電話にて弊社までご連絡下さい



 USBアイソレータの機能


 一般的に、基準電位が異なる機器間のインターフェースは絶縁する必要があります
 リーク電流による感電を防止し、人・データ・装置を守ります
 miniBコネクタをPC側と接続するだけで、それが可能です



  人を守る


 高電圧・大電流が扱われる機器等では、絶縁が必要不可欠
 電気的に危険な状態から人を守ります



  データや装置を守る


 作成中・作業中のデータはもちろん、PC本体や接続機器も守ります



  スピード設定


 USB2.0のロー・スピード・モード(1.5Mbps)とフル・スピード・モード(12Mbps)の電気仕様に適合しています
 設定の変更も簡単です。



 デザイン


 シンプルなデザイン場所を取らないコンパクトサイズ(35×50×20mm)で、作業の邪魔になりません



  試験電圧


 3.0kVの電圧を絶縁することが可能です



  電源供給


 最大100mAの電源供給ができ、電源も絶縁することができます

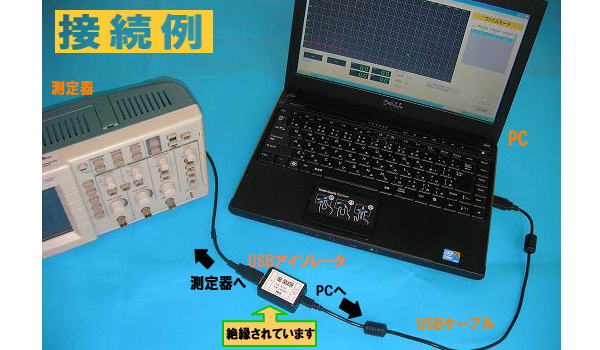

  接続例


接続
 Aコネクタを測定器に、miniBコネクタをPCにそれぞれ接続しています
 変換ケーブルを使用すればAコネクタの差込口のない機器にも接続が可能です

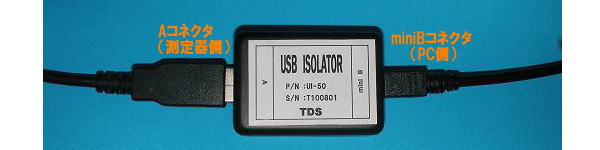

参考



  仕様


動作環境 USB規格ver1.1/2.0
通信速度 ロー・スピード・モード(1.5Mbps)、フル・スピード・モード(12Mbps)
対応PC PC/AT互換機
※USBインターフェース搭載の対応OSインストルモデル
インターフェース PC側:USBシリーズAプラグ <−> miniBプラグ
機器側は、各機器のUSBコネクタ形状に合わせること
電源仕様 USBインターフェースからの供給(BUSパワー)
消費電流 約300mA
試験電圧(kV) 1分間 3.0
材質 ケース:ABS (UL94HB) 基板:FR-4
付属品 USBケーブル 2m
質量 22.3±0.5g (本体のみ)
外形寸法 35(W)×50(D)×20(H)mm
使用温度 0〜50℃  70%RH以下 (結露無きこと)



          * 機器間に入れるものである為、単独では動作しません
          * 水中、高熱、極低温の場所などでは使用できません
          * 仕様は改良の為、予告無く変更になる場合があります
          * 常時、フローティングで使用する際は弊社、技術担当者までお問合せ下さい
